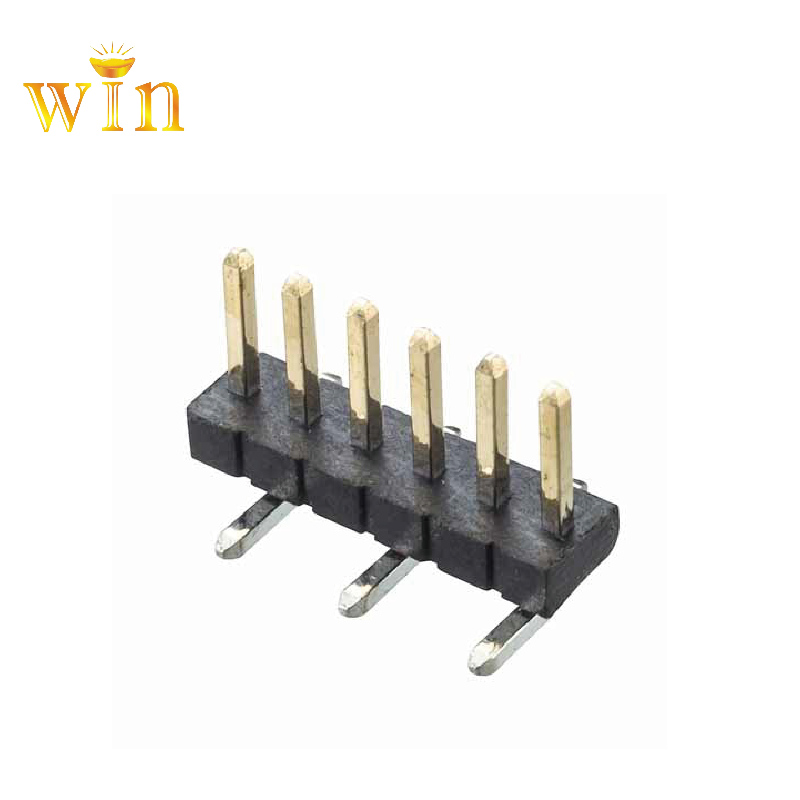

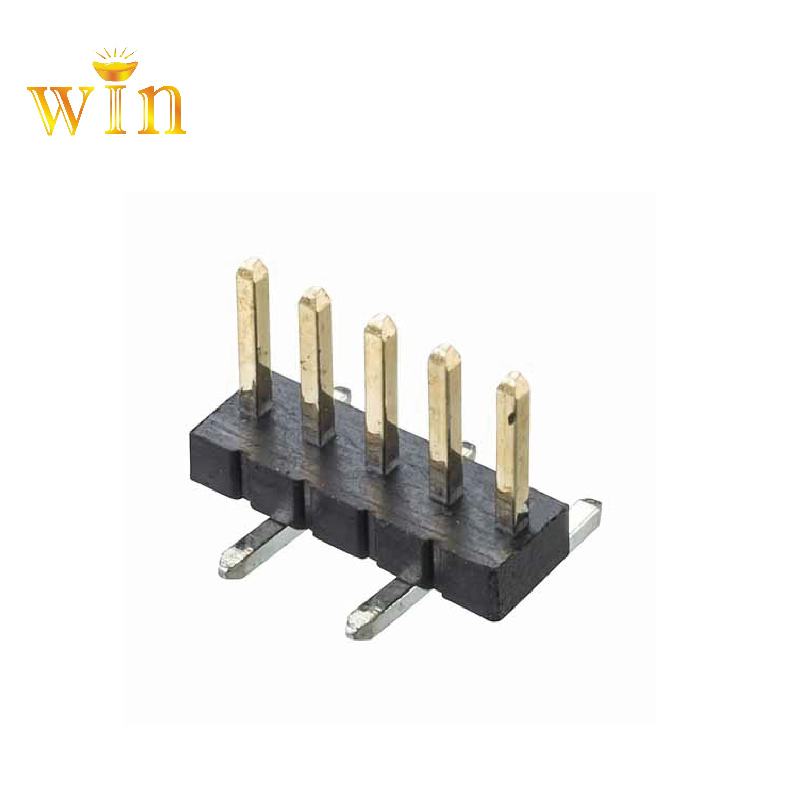

2.54mm (0,1'') toonhoogte-pin header

specificationmaterialen (contacten): koperlegering, goud of tin (overnikkel) afwerking

materialen (behuizingen): standaard of hoge temperatuur plastic , beoordeeldnaar ul94v

-0

0

0

current: 3A per contact

maximale spanning: 800v AC, 500V DC

contact resistentie: 30mΩ max-

insulatiebestendigheid: 1.000 MΩ Min

öldtemperatuur:

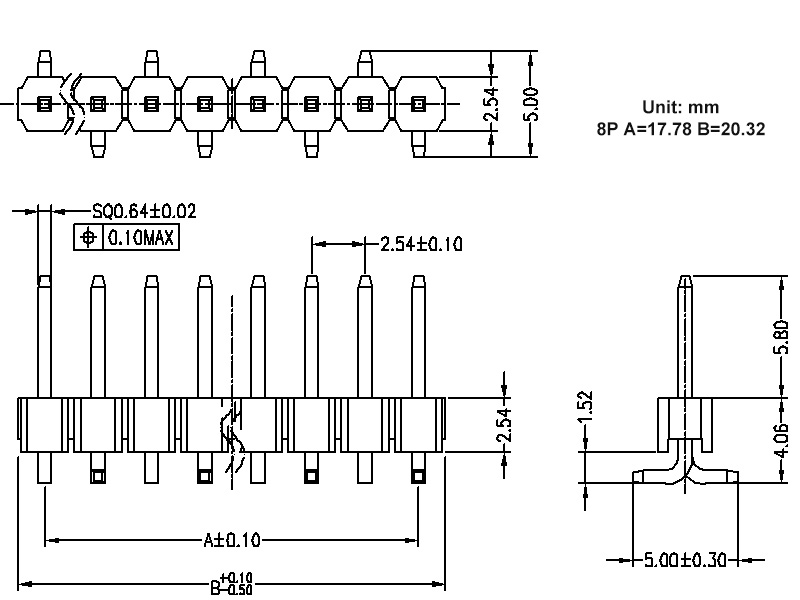

drawing

(contact met verkoopteam om meer in detail te krijgen over de dimensies )

What&39; s De functie van pin header?#

its-functie is om te functioneren als een brug tussen geblokkeerde of geïsoleerde circuits in het Circuit van de PCB-board, en verantwoordelijk voor de huidige of signaaloverdracht.

What zijn hre pin Header-modellen?

Here zijn veel soorten pin-headers die zijn geclassificeerd volgens de standar DS in de elektronica-industrie om aan verschillende behoeften te voldoen. Volgens de ruimte kan het ruwweg worden verdeeld in 2,54 mm (0,1 in), 2,0 mm (0,079 in), 1,27 mm (0,05 in), 1,0 mm (0,04 in), 0,8 mm (0,03 in). De afstand tussen pinnen wordt gewoonlijk aangeduid als pitch in de elektronische gemeenschap. Volgens het aantal rijen zijn er enkele rij, dubbele rij, drie rijen, enz. Volgens het gebruik van het pakket, zijn er patches SMT (Surfacemount Technology-versie) en Plugin Dip (PINS via gat-apparaten),Hiertoe kunnen SMT-pin-headers worden onderverdeeld in horizontale pin header en verticale pin header en dip-types kunnen worden onderverdeeld in rechte invoegspeldekracht en buiginvoer pin-header. Daarnaast verdeelden we het in drie typen volgens hun installatiemethode, 180 ° -installatie wordt vertegenwoordigd doorS

W, en SMT-installatie wordt weergegeven door-T-. """"""

 What

39; s Het toepassingsbereik van pin header?&#applicatiebereik: gegevensverwerkingsapparatuur, computer , Programma-besturingsapparatuur, elektronische meetapparatuur, automatische besturingsapparatuur, automatiseringsapparatuur, communicatieapparatuur, enz.
